漂亮的三層復式歐式別墅圖紙效果圖施工圖_別墅圖紙超市,別墅設計圖紙

商品編號：　DC0232
規　　格：　11.7米×12.72米
支付方式：　貨到付款 | 在線支付 | 匯款轉賬
郵　　費：　　　全國范圍內包郵
服務保障：
商品套餐：原版圖紙鏡像版圖紙
一口價：￥1980.00

請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等，感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們設計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢設計收費標準。

詳細介紹

圖紙屬性
編號： DC0232	層數：三層	結構形式：框架結構	主體造價： 35-45萬
開間： 11.7米	進深： 12.72米	占地面積： 130.04平方米	建筑面積： 336.44平方米

圖紙內容
建筑圖：	建筑設計說明、工程做法、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表
結構圖：	結構設計總說明、基礎平面布置圖、基礎大樣圖、柱配筋圖、二層梁平法施工圖、三層梁平法施工圖、悶頂梁平法施工圖、頂層梁平法施工圖、二層板結構平面圖、三層板結構平面圖、悶頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖、大樣圖
給排水圖：	給排水設計說明及圖例、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖
電氣圖：	電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖
設計功能

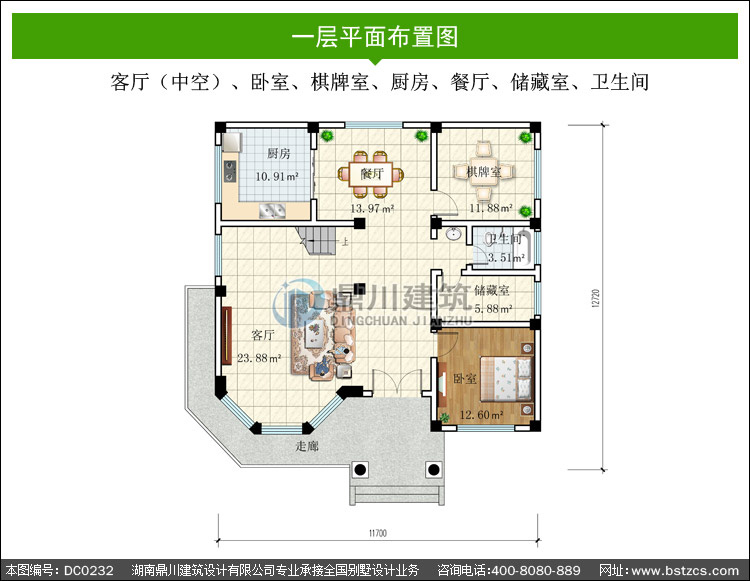

一層：	客廳（中空）、臥室、棋牌室、廚房、餐廳、儲藏室、衛生間

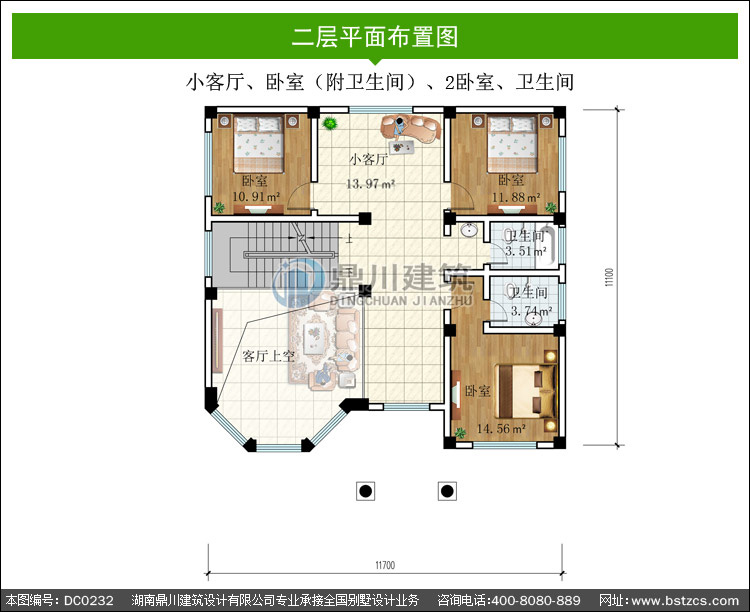

二層：	小客廳、臥室（附衛生間）、2臥室、衛生間

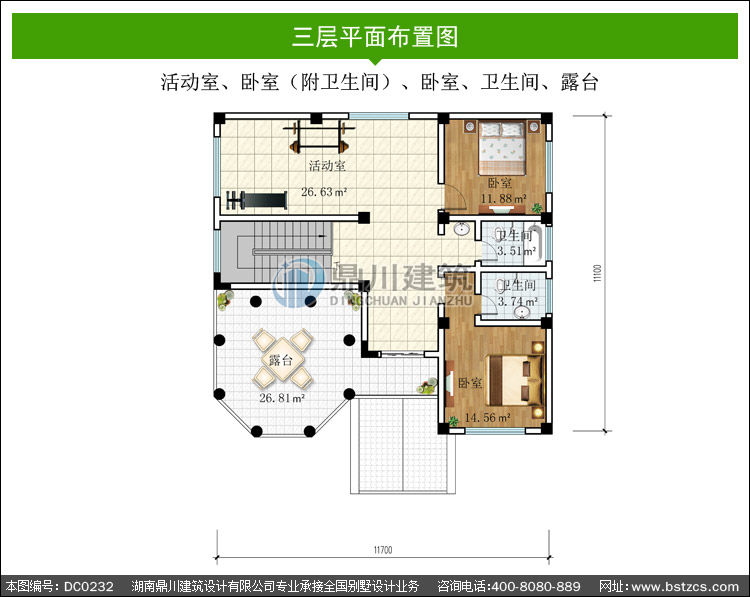

三層：	活動室、臥室（附衛生間）、臥室、衛生間、露臺
