農村一層平房設計全套施工圖紙_別墅設計圖紙,農村房屋設計圖

商品編號：　DC0158
規　　格：　15.5米×9米
支付方式：　在線支付 | 匯款轉賬
郵　　費：　　　電子文件無需郵費
服務保障：
一口價：￥300.00

請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等，感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：
購買“圖紙超市”類目下的圖紙可贈送“贈品圖紙”類目下任意三套圖紙，贈品圖紙單獨出售為50元一套，100元三套，本套圖紙僅提供電子文件一份，可用于施工參考或學習資料，您可以下載后打印出圖，售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢設計收費標準。

21211221詳細介紹

圖紙屬性
編號： DC0158	層數：一層	結構形式：磚混結構	主體造價： 15-20萬
開間： 15.5米	進深： 9米	占地面積： 133.2平方米	建筑面積： 178.14平方米

圖紙內容
建筑圖：	建筑施工總說明、建筑構造設計說明、一層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、門斗大樣圖、節點大樣圖、門窗表
結構圖：	結構設計總說明、大樣圖、基礎平面布置圖、一層頂梁結構平面圖、屋頂層梁結構平面圖、一層頂結構平面圖、屋頂層結構平面圖
給排水圖：	給排水設計總說明、一層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖
電氣圖：	電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、一層照明平面圖、一層插座平面圖、一層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖
設計功能
一層：	客廳、臥室（附衛生間）、3臥室、廚房（附儲藏室）、衛生間

本套圖紙有施工圖41張，效果圖1張，包打?。ㄐЧ麍D為彩圖，施工圖為A3大圖），快遞包郵，無電子版
效果圖：

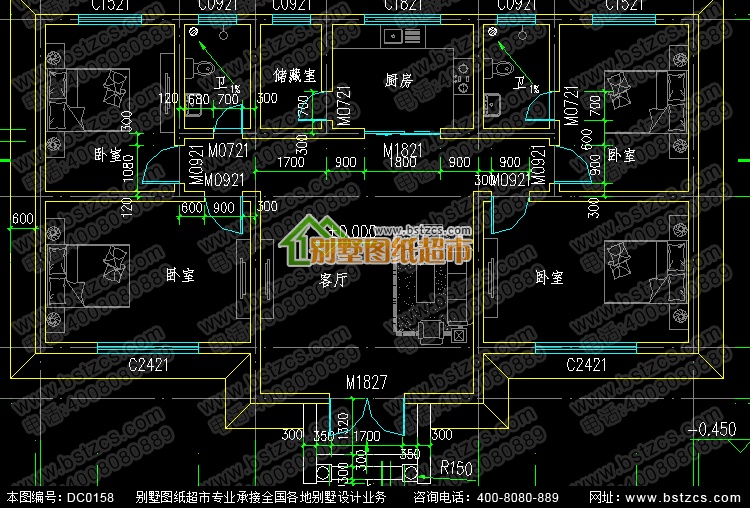

首層戶型：

圖紙預覽：

特別提示

本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
贈品圖紙一般都只含有建筑施工圖，無結構施工圖和水電施工圖，只能用于施工參考或學習資料，如果要用于建房請另找設計師將圖紙進一步設計完整；
很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。
