自建房鋼筋為啥那么容易銹蝕？危害大嗎？怎么防治？

        現(xiàn)在自建房，鋼筋是必不可少的建材，可以說是房屋的筋骨！它的好壞，很大程度上決定了房屋的堅固程度和抗震性能，絕不可忽視！然而在現(xiàn)實的建房過程中，我們用的往往都是銹蝕的鋼筋……

         一、使用銹蝕鋼筋的危害。

         鋼筋的銹蝕其實就是鋼鐵與空氣中的氧、水分、二氧化碳等發(fā)生電化學反應生成鐵銹。而生成鐵銹的體積比原先鋼筋的體積膨脹增大約7-9倍！

        膨脹力致使混凝土開裂、剝落，且鐵銹組織疏松，空氣不斷進入，加速鋼筋銹蝕膨脹力繼續(xù)增大……上述過程不斷重演。結(jié)果就是鋼筋混凝土構(gòu)件截面和鋼筋本身截面全都由表至里不斷減小，同時鋼筋與混凝土之間握裹力被銹層隔斷，危害整個結(jié)構(gòu)的受力體系！

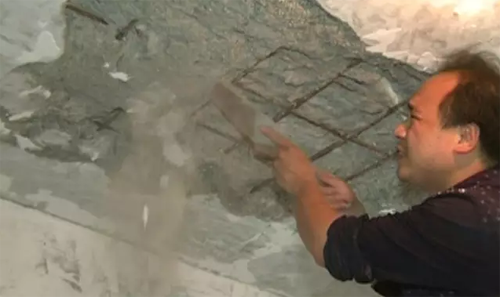

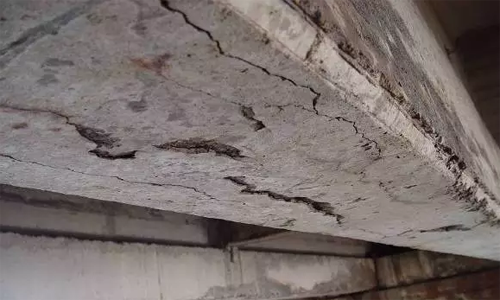

        ▲鋼筋銹蝕導致梁體開裂、混凝土剝落

        ▲鋼筋銹蝕導致樓板混凝土剝落

        二、鋼筋銹蝕的原因

        鋼筋銹蝕的原因主要有二個方面。

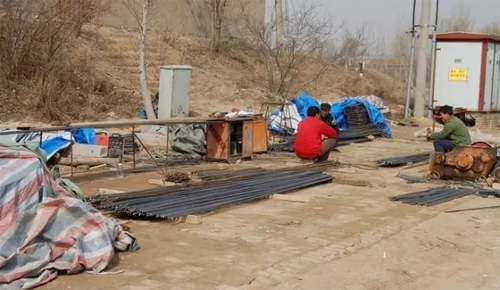

        1、施工前鋼筋擱置太久、防銹措施不到位。一般在農(nóng)村自建房，施工隊為圖方便，會提前一次性將鋼筋買足，這就造成鋼筋在使用前要在現(xiàn)場擱置很久，增加了鋼筋銹蝕的可能性。

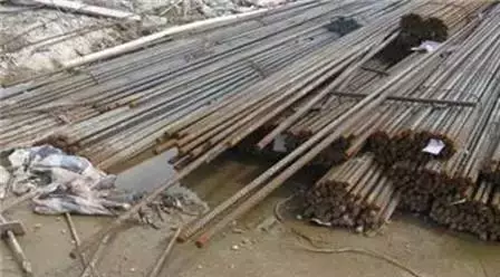

        運到現(xiàn)場后，鋼筋往往會被隨意的放在地上，下面沒有墊木、上面沒有覆蓋。即使天氣晴朗，大地中的水分和夜間的潮氣也能很快讓鋼筋產(chǎn)生銹蝕，更別提一旦下雨，更是一場災難！

        2、混凝土質(zhì)量不達標、灌注不密實、保護層不足

        混凝土的質(zhì)量對于鋼筋銹蝕有著很大的關(guān)系，在農(nóng)村建房混凝土的配比相當不合理。為了省水泥，加大砂石比例的情況比比皆是，更可惡的是，砂子石子的質(zhì)量還死差，含有大量的黃土?；炷凉嘧⑼炅撕螅粌H強度上不去，還會產(chǎn)生大量的細小裂紋和孔洞，給鋼筋銹蝕創(chuàng)造了良好的條件！就拿砂子來說，一握成團的砂子，那絕對是泥土含量爆表，用這種砂子，你就等著哭吧！

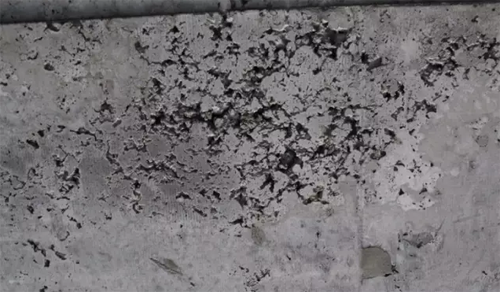

還有就是混凝土振搗不密實，大量的蜂窩麻面導致空氣與鋼筋接觸造成銹蝕，鋼筋的銹蝕又加速了混凝土的破環(huán)，形成一個惡性循環(huán)！

        還有就是混凝土振搗不密實，大量的蜂窩麻面導致空氣與鋼筋接觸造成銹蝕，鋼筋的銹蝕又加速了混凝土的破環(huán)，形成一個惡性循然后就是鋼筋保護層厚度不夠，一般鋼筋的保護層厚度都要達到40mm，一些施工隊在澆筑混凝土的時候沒有使用墊塊，或是在振搗混凝土過程中將墊塊震落，導致保護層厚度不夠，造成鋼筋銹蝕！

        三、防治措施

        1、怎么防？

        防治，防治，以防為主，以治為輔。先來說說怎么防，防止鋼筋銹蝕的措施就是針對鋼筋銹蝕的原因?qū)ΠY下藥。

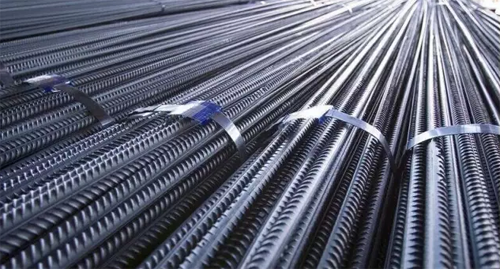

        首先，購買鋼筋的時候買質(zhì)量達標無銹蝕的鋼筋，合格的砂石。

        盡量分批購買鋼筋，不要在現(xiàn)場存放太長時間。鋼筋到場之后，要做到場地平整，下墊枕木，上蓋防水布，做到鋼筋不與地面直接接觸。

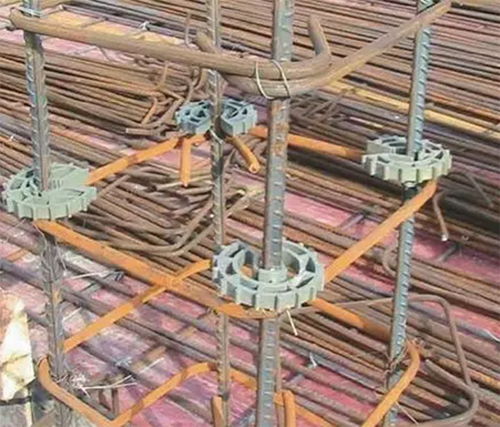

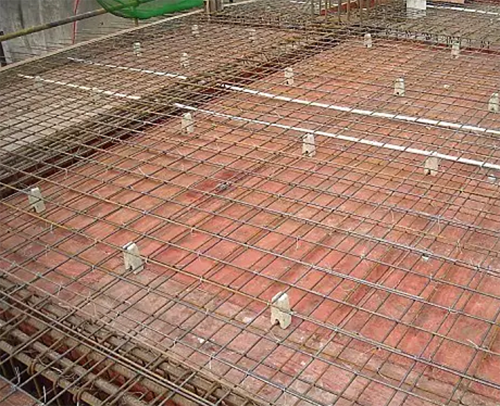

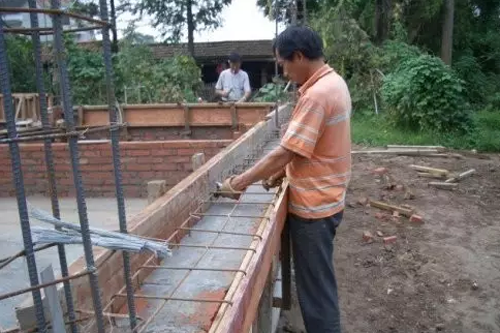

        然后就是鋼筋混凝土配比要合理，混凝土澆筑振搗要密實，并且謹慎綁扎墊塊做好保護層。

         2、怎么治？

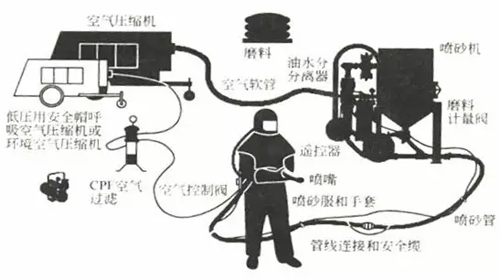

        再來說說對于銹蝕鋼筋應該怎么治，目前市場上有專門的處理措施，最有效的辦法是噴砂除銹或用除銹劑除銹，但這兩種工藝都太貴了而且很麻煩，大型建筑尚且少見，在農(nóng)村根本無法普及使用。

        鋼筋銹蝕對鋼筋的影響到底要不要緊呢？現(xiàn)實施工中一般也不會去做實驗，而是用肉眼觀察。表面粉狀鐵銹叫做浮銹，擦之即去，通常情況都是不做處理，盡快澆筑混凝土即可。

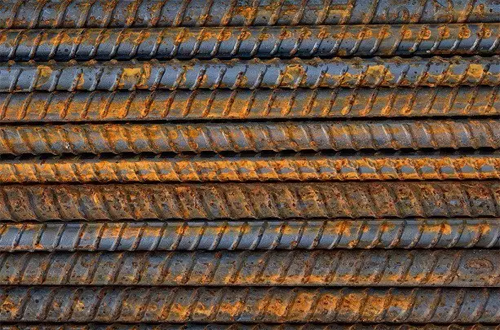

▲浮銹不作處理

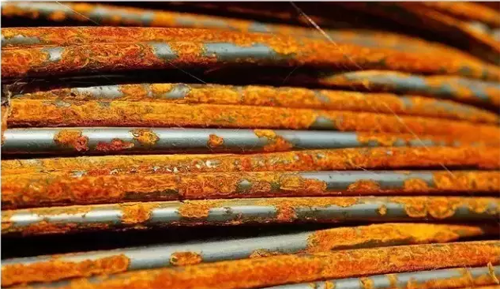

        但是對于長期暴露的鋼筋出現(xiàn)的片狀銹蝕情況，影響鋼筋的有效使用截面時必須要降級使用或者采用加筋的方式處理了。

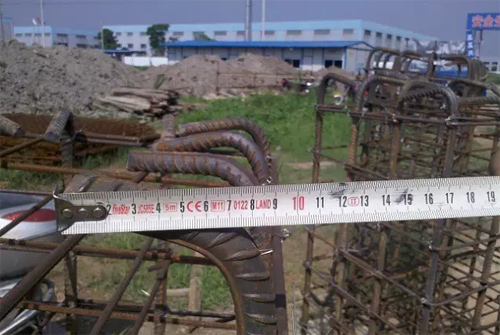

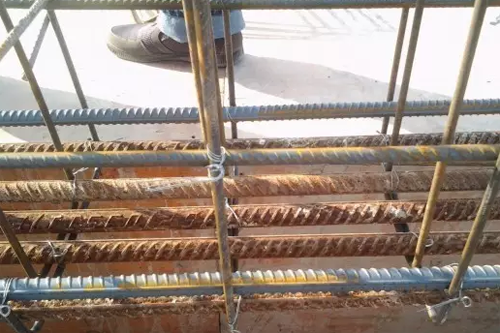

▲銹蝕鋼筋降級加密處理

         降級使用或是加筋處理并不能完全避免銹蝕鋼筋對于鋼筋混凝土的危害和后續(xù)的侵蝕。所以建房過程中，一定要做到以防為主，減少或避免鋼筋生銹，這才是根本之道！

        最后，希望每個人都能有棟安全放心的房子。

         本文由別墅圖紙超市編輯發(fā)布，如需了解更多，可登錄網(wǎng)站主頁http://m.whhuahong.cn/，或者撥打我們的免費電話400-8080-889在線咨詢。
